Квалифицированный монтаж металлических гофрированных силосов с плоским или конусным (хопперным) дном гарантирует восприятие расчетных ветровых, снеговых и динамических радиальных нагрузок зерновой массы, обеспечивает полную гидроизоляцию внутреннего объема и исключает деформацию корпуса при загрузке/выгрузке. Монтажные бригады выполняют сборку силосов объемом от 50 до 15 000+ тонн отечественных и зарубежных производителей в строгом соответствии с проектной документацией (КМД) и строительными нормами (СП 43.13330, СП 70.13330).
Технологические этапы монтажных работ
Геодезический аудит фундамента и анкеровка
- Нивелирование фундаментной плиты или опорного железобетонного кольца: проверка плоскостности, соосности и радиальных уклонов (высотные отклонения не более ±3 мм).
- Разметка осей, монтаж базовых опорных пластин (башмаков) и бурение/установка анкерных групп (химических или распорных анкеров повышенной прочности).
- Укладка первичного гидроизоляционного слоя между бетонным цоколем и металлическим опорным поясом силоса.
Сборка кровли и верхних поясов корпуса
- Монтаж силосов ведется преимущественно методом обратного подъема с использованием синхронизированных гидравлических домкратных систем или полиспастов.
- Укрупнительная сборка центрального компрессионного кольца, стропильных радиальных балок и секторных панелей крыши.
- Установка верхних ребер жесткости, кровельных люков, дефлекторов пассивной вентиляции и опорных узлов под надсилосную эстакаду.
Поярусное наращивание цилиндрической части
- Монтаж оцинкованных стеновых листов (покрытие цинком от 275 до 450–600 г/м²) с соблюдением нахлестов и шага перфорации.
- Обязательная прокладка двухрядной бутилкаучуковой ленты-герметика в вертикальных и горизонтальных швах для обеспечения газо- и влагонепроницаемости корпуса при фумигации.
- Сборка внешних и внутренних вертикальных стоек жесткости (стиффенеров), воспринимающих вертикальные сжимающие нагрузки от трения зерна о стенки.
- Соединение панелей высокопрочными метизами (класс прочности 8.8 и 10.9) со специальным цинко-ламельным покрытием и уплотнительными эластичными EPDM-шайбами.
Монтаж технологического и внутрисилосного оборудования
- Установка перфорированных аэрационных полов (пластинчатых или щелевых) на опорных оцинкованных стойках.
- Монтаж радиальных зачистных шнеков для принудительной выгрузки остаточного клина зерна в плоскодонных силосах.
- Установка подсилосных скребковых конвейеров, реечных задвижек с электроприводами и промежуточных воронок выгрузки.
- Интеграция систем термометрии: подвеска гибких термоподвесок на стропильную конструкцию с расчетным распределением по радиусам, установка мембранных датчиков предельного верхнего и нижнего уровней.
Монтаж металлоконструкций доступа и галерей
- Сборка инспекционных люков, наружных лестниц с защитными ограждениями (корзинами) и переходных площадок отдыха.
- Монтаж кровельных лестниц с поручнями безопасности и периметрального кровельного ограждения.
- Установка надсилосной галереи (эстакады) для размещения загрузочных цепных транспортеров, сервисных площадок и норийных башен с привязкой к верхнему опорному кольцу силоса.
Финальная посадка, анкеровка и гидроизоляция цоколя
- Опускание смонтированного цилиндра на проектную отметку основания, контрольная выверка вертикальности образующей стенки теодолитом (отклонение не более 1/1000 высоты силоса).
- Окончательная затяжка анкерных гаек и заливка узла опирания безусадочной высокопрочной подливочной смесью (цементный состав подливочного типа).
- Устройство внешнего гидроизоляционного фартука из полиуретановых или битумно-полимерных мастик по всему периметру стыка «металл — бетон» для исключения капиллярного подсоса дождевых и талых вод под зерновую насыпь.
Контроль качества и стандарты безопасности
- Динамометрический контроль затяжки: 100% болтовых соединений протягиваются с тарированным крутящим моментом динамометрическими ключами. Момент затяжки фиксируется в журналах монтажных работ согласно карте метизов завода-изготовителя (исключается срез резьбы и выдавливание уплотнительной шайбы).
- Контроль геометрии: инструментальный мониторинг цилиндричности корпуса на каждом шаге подъема для предотвращения овализации и перекоса ребер жесткости.
- Испытания под нагрузкой: проведение пробной послойной загрузки сухим очищенным зерном с контролем осадки фундамента, деформаций стеновых листов и герметичности стыков.
Исполнительная документация
По завершении монтажных работ заказчик получает комплект документации:
- Акт освидетельствования геодезической разбивочной основы и скрытых работ (гидроизоляция, анкерные узлы).
- Журнал монтажных работ и журнал контроля момента затяжки болтовых соединений.
- Исполнительные схемы планово-высотной съемки фундамента, опорного кольца и вертикальности стенок силоса.
- Сертификаты соответствия и паспорта качества на примененные материалы, метизы и герметики.
- Акт гидроизоляционных испытаний цокольного узла.
- Акт передачи смонтированного силоса под пусконаладку и комплексное опробование.
Частые вопросы по услуге «Монтаж силосов»
В чем преимущество монтажа силосов методом обратного подъема на гидравлических домкратах перед сборкой автокраном?

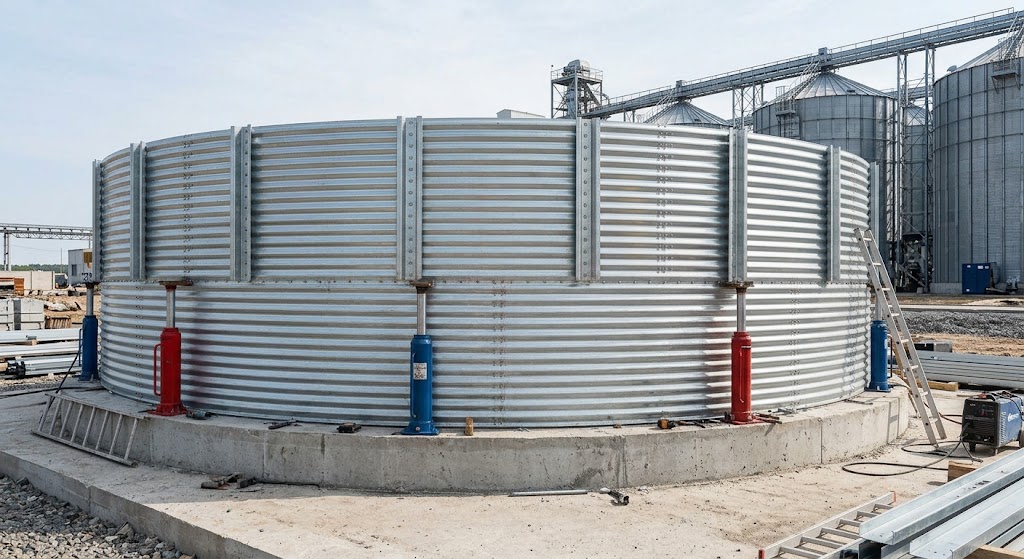

Метод обратного подъема исключает опасные верхолазные работы: кровля и верхние ярусы собираются на нулевой отметке (на уровне земли). Цилиндр поднимается синхронизированной гидравлической домкратной группой шаг за шагом по мере подведения нижних поясов. Это минимизирует затраты на аренду тяжелой высотной крановой техники, снижает ветровую парусность конструкции в процессе монтажа и гарантирует строгую соосность цилиндра на каждом этапе наращивания.
Какие требования предъявляются к фундаменту до начала монтажных работ?
Бетон фундамента должен набрать не менее 70–80% проектной прочности в соответствии с СП 70.13330. Допустимое высотное отклонение опорного железобетонного кольца или плиты не должно превышать $\pm 3$ мм по всему периметру, радиальный уклон — не более 1:1000, а смещение анкерных осей — не более 5 мм. Перед установкой базовых опорных пластин проводится геодезическая нивелировка с составлением исполнительной схемы.
Как обеспечивается герметичность стыков панелей и газонепроницаемость силоса при фумигации?
В вертикальные и горизонтальные нахлесты оцинкованных листов непрерывной полосой прокладывается двухрядный эластичный бутилкаучуковый шнур-герметик, устойчивый к рассыханию и старению. Монтажные отверстия герметизируются крепежом с вулканизированными шайбами EPDM, сохраняющими упругость при температурах от –40 до +80 °C. Кровельные люки, узлы ввода термоподвесок и дефлекторы пассивной вентиляции обрабатываются стойкими полиуретановыми герметиками.
Чем опасны нарушения момента затяжки болтовых соединений корпуса?
Недотяг метизов приводит к проскальзыванию листов при динамических нагрузках во время загрузки/выгрузки зерна, что разрушает герметизирующий слой и деформирует отверстия. Перетяг крепежа опасен разрушением эластичной шайбы EPDM (риск протечек), механическим повреждением защитного цинкового слоя вокруг отверстия и усталостным напряжением в теле болта (класса прочности 8.8 или 10.9), что может вызвать мгновенный срез метизов под радиальным давлением зерновой насыпи.
Как защищается узел примыкания металлического корпуса к фундаменту от капиллярной влаги?
После окончательной посадки и затяжки анкеров монтажный зазор под опорными башмаками подливается безусадочной высокопрочной полимерцементной смесью подливочного типа (гроутом). С внешней стороны по всему периметру стыка металла и бетона наносится бесшовная полиуретановая или битумно-полимерная гидроизоляция и монтируется оцинкованный фартук-отлив, отсекающий осадки и предотвращающий подсос грунтовой и талой воды под аэрационный пол.
Сколько времени занимает монтаж силоса на 5 000 тонн?
При готовом фундаменте и комплектной поставке металлоконструкций сборка плоскодонного силоса объемом 5 000 тонн (диаметр 18–22 м) домкратным методом бригадой из 8–10 аттестованных монтажников занимает от 18 до 25 рабочих дней. Еще 5–8 дней уходит на сборку надсилосной эстакады, монтаж аэрационного дна, установку зачистного шнека, гидроизоляцию цокольного узла и проведение индивидуальных испытаний механики.
