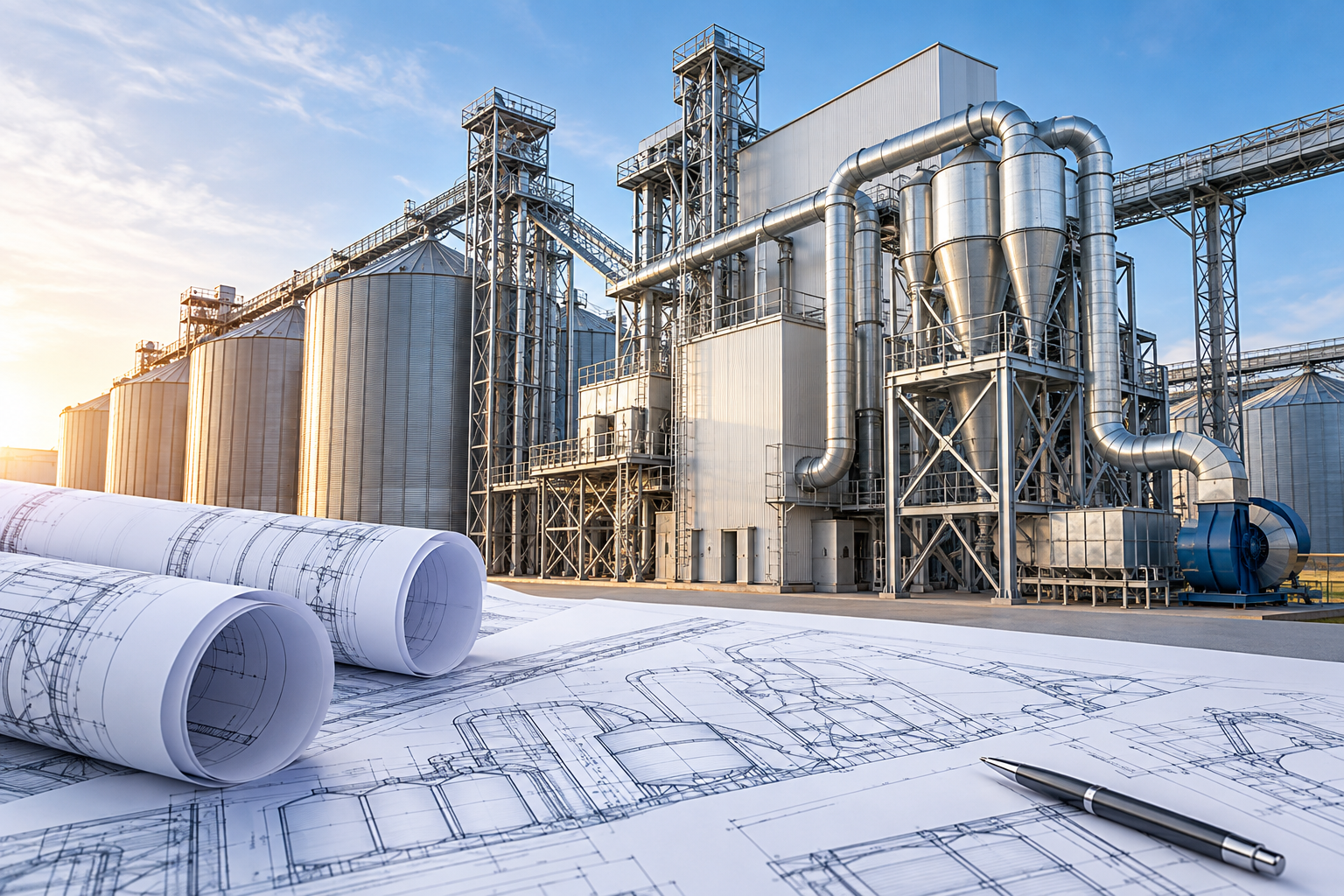

Проектирование аспирации

Проектирование систем аспирации для элеваторов, зернохранилищ, зерноочистительных и зерносушильных комплексов — важный этап организации безопасной и эффективной работы зерноперерабатывающего предприятия. Правильно рассчитанная система обеспечивает локальное удаление пыли в местах её образования, снижает запылённость производственных помещений и помогает поддерживать стабильную работу технологического оборудования.

Компания «АгроЭксперт» предлагает разработку технических решений по аспирации зерновых комплексов с учётом производительности линий, особенностей технологического процесса, компоновки оборудования и условий эксплуатации объекта.

Для каких объектов требуется аспирация

При приёмке, перемещении, очистке и переработке зерна образуются мелкие органические частицы, которые попадают в воздух и оседают на рабочих поверхностях. Наиболее интенсивное пылеобразование происходит в местах пересыпки материала, загрузки транспортного оборудования, работы сепараторов и зерноочистительных машин.

Системы обеспыливания предусматриваются для различных объектов агропромышленного комплекса:

• Элеваторы и зернохранилища. Удаление пыли из зон приёмки, загрузки и выгрузки зерна, транспортных галерей и подсилосных помещений.
• Зерноочистительные комплексы ЗАВ. Аспирация технологических линий первичной и вторичной очистки, сепараторов и перегрузочных узлов.
• Зерносушильные комплексы КЗС. Обеспыливание оборудования и транспортных участков с учётом температурных режимов и особенностей сушильного процесса.
• Комбикормовые предприятия. Улавливание пылевых частиц при транспортировке, дозировании, дроблении и смешивании сыпучего сырья.
• Семенные заводы. Локальное удаление пыли на участках подготовки, сортировки и обработки семенного материала.
• Зерноперерабатывающие производства. Разработка аспирационных сетей для отдельных машин, производственных участков и технологических линий.

Конфигурация оборудования определяется индивидуально. Для небольшого зерноочистительного участка может быть достаточно локальной установки, тогда как крупному элеватору требуется несколько самостоятельных аспирационных сетей с распределёнными точками пылеудаления.

Что учитывается при проектировании системы аспирации

Эффективность пылеулавливания зависит не только от мощности вентилятора и характеристик фильтра. Важно правильно определить необходимый расход воздуха, расположение местных отсосов, сопротивление сети и условия транспортирования пылевоздушной смеси.

При разработке проекта учитываются:

• производительность зернового комплекса и режимы работы технологических линий;
• тип перерабатываемых культур, характер и интенсивность пылеобразования;
• количество и расположение источников выделения пыли;
• характеристики зерноочистительных машин, норий, конвейеров и другого оборудования;
• протяжённость и конфигурация воздуховодов, количество поворотов и ответвлений;
• аэродинамическое сопротивление сети и требуемые параметры вентиляторов;
• способы улавливания, накопления и удаления собранной пыли;
• условия размещения оборудования и доступность узлов для обслуживания;
• требования промышленной, пожарной и экологической безопасности.

Особое внимание уделяется расчёту скорости движения воздуха. Недостаточная скорость может привести к отложению частиц внутри воздуховодов, а неоправданно высокая увеличивает энергопотребление, шум и абразивный износ элементов системы.

Аэродинамический расчёт позволяет подобрать сечения воздуховодов, определить потери давления и обеспечить необходимое разрежение в точках подключения аспирационных отсосов.

Подбор оборудования для аспирационных установок

Состав системы пылеудаления зависит от характеристик объекта, запылённости воздушного потока и требуемой степени очистки.

В проект могут включаться следующие элементы:

• Местные отсосы и аспирационные укрытия — для захвата пылевоздушной смеси непосредственно в местах образования загрязнений.
• Воздуховоды и фасонные элементы — для транспортирования загрязнённого воздуха от технологического оборудования к пылеуловителям.
• Промышленные вентиляторы — для создания необходимого расхода воздуха и преодоления сопротивления сети.
• Циклоны и батарейные циклоны — для отделения твёрдых частиц под действием центробежных сил.
• Рукавные фильтры — для более тонкой очистки воздуха при соответствующих требованиях к системе.
• Шлюзовые затворы и устройства выгрузки — для организованного удаления накопленной пыли из пылеуловителей.
• Регулирующая и защитная арматура — для настройки воздушных потоков и реализации предусмотренных проектом мер безопасности.
• Средства автоматизации и контроля — для управления работой установки и отслеживания её эксплуатационных параметров.

Оборудование подбирается с учётом реальной нагрузки, требуемой производительности и совместимости с существующей технологической линией. При необходимости рассматривается разделение общей сети на отдельные участки, работающие в разных режимах.

Этапы разработки проекта

1. Сбор исходных данных

Изучаются планировка объекта, схема движения зерна, характеристики установленного оборудования и условия размещения аспирационных установок. Для действующих предприятий дополнительно анализируется состояние существующих сетей и выявляются проблемные участки.

2. Разработка технического решения

Определяются точки подключения местных отсосов, принципиальная схема движения воздуха, расположение пылеулавливающего оборудования и возможные варианты построения аспирационных сетей.

На этом этапе учитываются ограничения по габаритам, доступность монтажных зон, эксплуатационные требования и особенности взаимодействия с другими инженерными системами.

3. Выполнение инженерных расчётов

Производятся расчёты расходов воздуха, аэродинамических сопротивлений, параметров воздуховодов и рабочих характеристик вентиляторов. Выбираются подходящие способы очистки воздуха и оборудование для сбора пыли.

Расчёты необходимы для обоснованного подбора комплектующих и исключения необоснованного увеличения установленной мощности.

4. Подготовка проектной документации

Формируются схемы размещения оборудования и трассировки воздуховодов, технические характеристики системы, необходимые чертежи и спецификации материалов.

Состав документации определяется техническим заданием и стадией проектирования.

5. Согласование решений

Готовый проект рассматривается совместно с заказчиком. При необходимости уточняются места установки оборудования, монтажные решения и порядок интеграции системы в технологический процесс предприятия.

Что входит в проектную документацию

В зависимости от согласованного объёма работ комплект документации может включать:

• пояснительную записку с описанием принятых технических решений;
• исходные данные и результаты инженерных расчётов;
• принципиальные и аксонометрические схемы аспирационных сетей;
• планы размещения оборудования и трасс воздуховодов;
• чертежи узлов подключения к технологическим машинам;
• характеристики вентиляторов, циклонов и фильтров;
• спецификацию оборудования, изделий и материалов;
• технические требования к монтажу и эксплуатации.

Наличие проработанной документации упрощает комплектацию объекта, позволяет определить потребность в материалах и помогает избежать несогласованности между технологическим оборудованием и инженерными коммуникациями.

Проектирование аспирации при модернизации зернового комплекса

Разработка новой системы пылеудаления требуется не только при строительстве элеватора или зерноочистительного предприятия. На действующих объектах необходимость модернизации может возникнуть после увеличения производительности линии, замены сепараторов, установки дополнительных транспортёров или изменения схемы движения зерна.

При реконструкции важно оценить возможности существующего оборудования. Подключение дополнительных точек отсоса без перерасчёта сети способно нарушить распределение воздушных потоков и снизить эффективность аспирации на других участках.

По результатам технического анализа определяется, какие элементы можно сохранить, где требуется изменение сечений воздуховодов, установка дополнительных вентиляторов или замена пылеулавливающих аппаратов.

Такой подход позволяет рассматривать модернизацию с учётом существующей инфраструктуры, без автоматической замены всей системы.

Почему важно профессиональное проектирование

Недостаточно просто установить вентилятор и подключить его к источникам пылеобразования. Аспирационная система должна работать согласованно с производительностью оборудования и технологическими режимами зернового комплекса.

Грамотное проектирование помогает решить несколько задач одновременно:

• снизить концентрацию пыли в местах её образования;
• уменьшить накопление отложений на конструкциях и оборудовании;
• обеспечить расчётные параметры воздушных потоков;
• рационально подобрать мощность вентиляторов и пылеулавливающих установок;
• предусмотреть обслуживание и очистку элементов сети;
• снизить вероятность засорения и преждевременного износа воздуховодов;
• учесть требования безопасности при обращении с горючей зерновой пылью.

При этом аспирация не заменяет общеобменную вентиляцию производственных помещений или системы активного вентилирования зерновой массы. Каждая из этих систем выполняет собственные задачи и должна учитываться при комплексной разработке инженерных решений.

Заказать проектирование систем аспирации в АгроЭксперт

Стоимость разработки проекта зависит от производительности предприятия, количества точек пылеудаления, сложности трассировки воздуховодов, состава оборудования и объёма необходимой документации.

Для предварительной оценки желательно предоставить технологическую схему объекта, план размещения оборудования, характеристики зерноочистительных или зерносушильных машин и описание задач, которые должна решать система.

Обратитесь в «АгроЭксперт», чтобы обсудить проектирование аспирации для нового или действующего зернового комплекса. На основании исходных данных можно определить состав работ, необходимые технические решения и подготовить предложение по разработке проекта.
